■　ベルト式電動簡易ウィンチ方式　■

簡易型電動式　バトン昇降装置

　・　滑車等を使用しない、簡易型ウィンチです。小型モーターを内臓したバーでバトンを吊り
上げ、巻上装置を昇降する事により、設置に必要なスペースを大幅に減らし、設置も簡易に
行えるようになりました。通称『ベルトウィンチ』と呼ばれています。

・最大荷重は５０ｋｇが限度です。
・ベルトの長さは５mです。昇降有効距離は４m以内となります。
・３ｍ巾背景使用時は２本掛までご使用頂くことができ、バトンの長さは３.６ｍになります。
・３.５ｍ巾背景使用時は１本掛でご使用ください。バトンの長さは４ｍとなります。
・上下限自動停止装置（リミッター）付きです。リミッター調整は押しボタン方式ですので調整も
簡単です。
・天井が低いスタジオ用に、ベルトの高さを上げる装置もご用意しております。お気軽にお問
い合わせくださいませ。

ベルトウィンチ　施工例　１

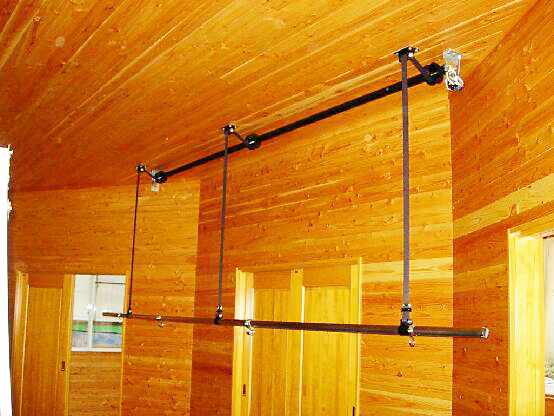

天井にベルトウィンチ（ベルト式電動簡易ウィンチ）を取り付けました。
背景紙（バック紙）を巻き取る為のモーターがついたバトンを、自在に昇降します。
これにより、バトンが床面近くまで下降するので、背景紙（バック紙）の交換等が
簡単、安全に行えます。

ウィンチが回転し、ベルトを巻取る事によってバトンが昇降します。

写真では見難いですが、天井に高い梁が走っています。
馬金具で高さを調整し、梁の下にウィンチを通しています。

高所での背景紙（バック紙）の交換は
危険が伴う場合があります。背景紙（バック紙）の交換はバトンを下降させてから行うと安全です。

ベルトウィンチ　施工例　２

３基のベルトウィンチを天井に設置しました。
１基のウィンチで１本のバトンを下げており、
１本のバトンに２本づつ背景布をセットしています。

１本のバトンに２本ずつの背景をセットする事によって、２本ずつ背景を昇降できます。
同時に６本の背景が降りてくると、交換・メンテナンス等の作業が大変ですが、
２本ずつであれば、簡単に行えます。

ベルトウィンチ　施工例　３

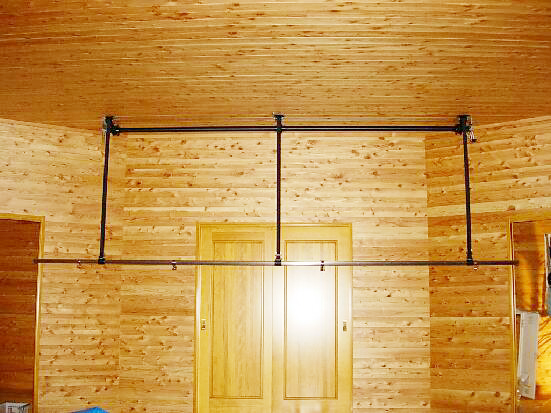

天井に一基のベルトウィンチを取り付けました。
この場合は、写真用の背景を吊るす為ではなく、大きなパネルやPOPを展示する為の
バトンを昇降させる為に設置しました。

大きなパネルやPOPを高いところに取り付けるのは大変ですが、
バトンが昇降すれば簡単で安全です。

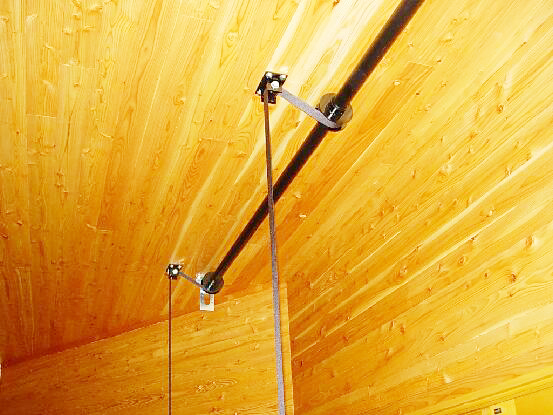

設置する天井が低い場合は、バトンを吊り上げられる高さが低くなってしまいます。
その場合はこのように、天井にもう１箇所滑車を取り付け、
本来の位置よりも高くバトンを吊り上げる事も可能です。

ベルトウィンチ　施工例　４

天井及び壁面に補強金具を設置し、補強金具にベルトウィンチを設置しました。

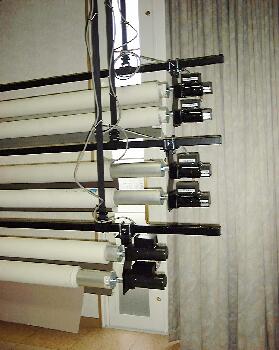

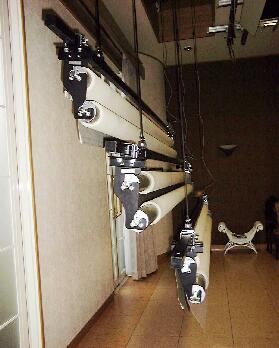

リモコン電動式背景紙巻取り装置が３本セットされています。
同時に３本までの背景紙が使用でき、
ベルトウィンチの昇降、および３本背景紙の巻取りがひとつのリモコンで操作でき、
非常にスピーディーなセッティングが可能です。

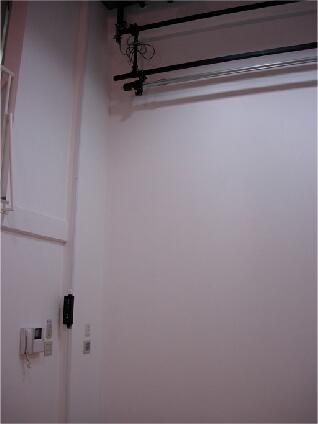

天井が高い場合でも、この方法であればベルトウィンチをお使いいただけます。
天井が8メートルの高さでも、ベルトウィンチのおかげで背景紙の交換が簡単です。

また、リモコンの受光部を、ベルトウィンチ本体の近くに設置しました。
全ての操作をリモコンで行えるため、壁面にスイッチを設置する必要がありません。
壁面に施工が必要なく、とてもスマートな仕上がりです。

この他にも、それぞれのスタジオに合わせて最適な施工をご提案いたします。
お気軽にご相談下さいませ。
